Kofferraumbeleuchtung nachrüsten

Biscot, Mod
Name
Sebastian
Beiträge
2244
Registriert
08.04.2012
Auto
Golf 2 / 19E
Baujahr
05/1990
 W VS 27
showroom
Biscot, Mod am 17.10.2016 23:19 Uhr
17.10.2016 23:19 Uhr
#
Hallo zusammen!

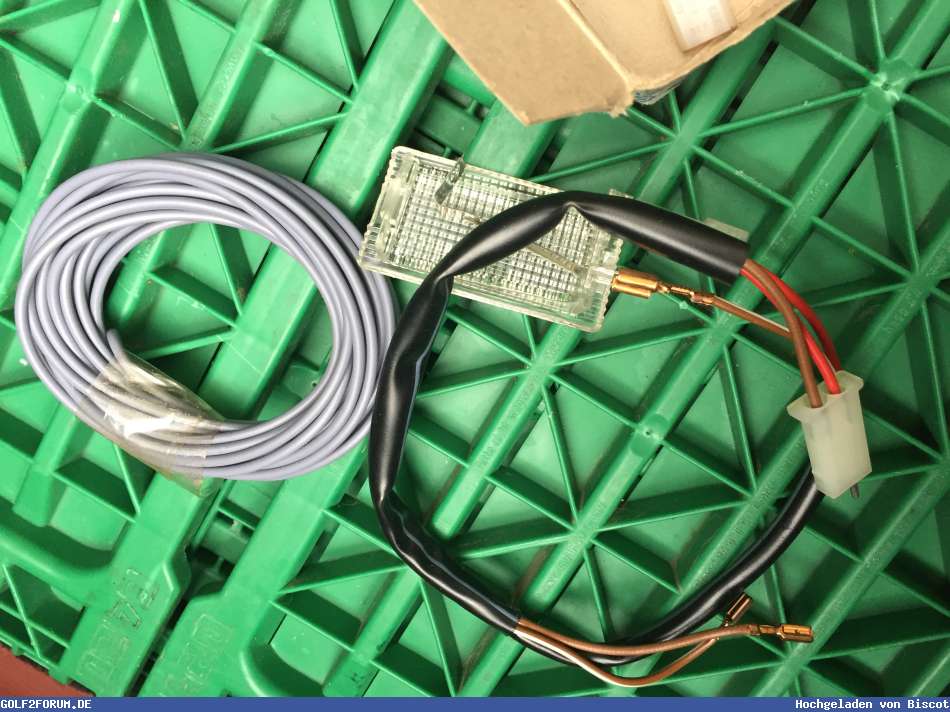

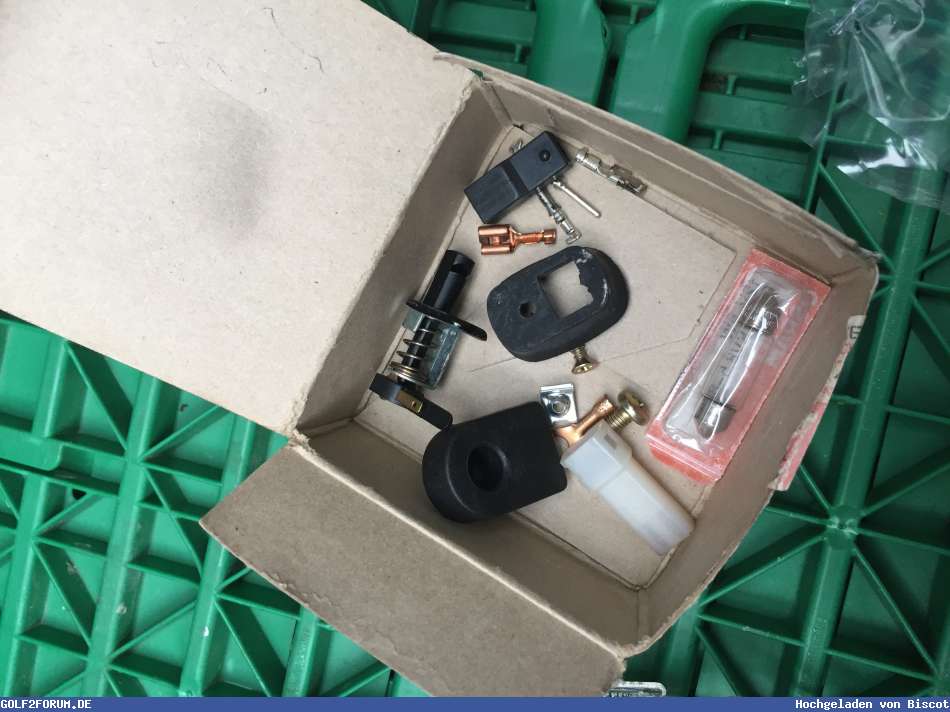

Ich brauch mal en paar Bilder und en paar Sätze zum Nachüsten einer Kofferraumbeleuchtung!
Habe mir en Satz gekauft und Steig nicht ganz durch.
Also legt los und bitte an Bilder denken :-)

Biscot, Mod
Name
Sebastian
Beiträge
2244
Registriert
08.04.2012
Auto
Golf 2 / 19E
Baujahr
05/1990
 W VS 27
showroom
Biscot, Mod am 17.10.2016 23:20 Uhr
17.10.2016 23:20 Uhr
#
Beiträge
234
Registriert
18.06.2014
Auto
Golf 2
1.6 51KW 70PS
Baujahr
1991
 OHV I 941
showroom
HSV-Sascha am 18.10.2016 06:44 Uhr
18.10.2016 06:44 Uhr
#
Also die Kofferaumleuchte ist normalerweise an den Kabelbaum vom Rücklicht/Heckklappe angeschlossen im Bereich vom Halter für den Erstehilfekasten,  dort gibts einen ein- oder zweipoligen Stecker mit Dauerplus rot und ggf. Masse braun !

Der Schalter schaltet normalerweise gegen Masse wie bei der Innenbeleuchtung !

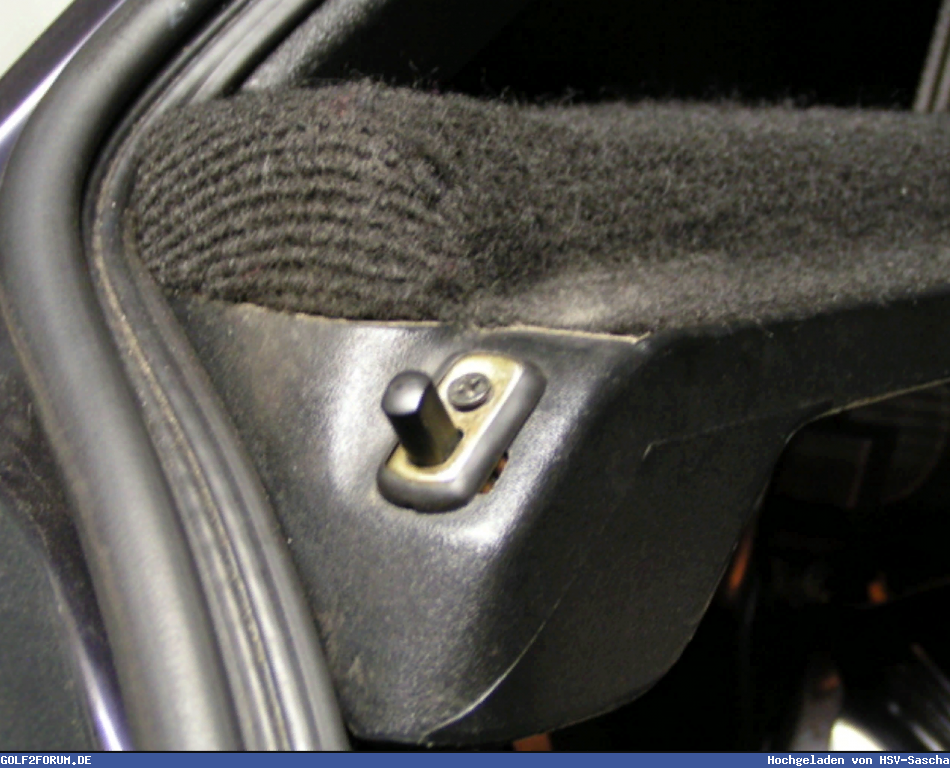

Und der Schalter wird am linken Lautsprecherhalter neben der Kofferraumabdeckung befestigt. Siehe Bild unten.....


Angehängte Grafiken:
Bild 40896_5805a89009df8.png
Beiträge
234
Registriert
18.06.2014
Auto
Golf 2
1.6 51KW 70PS
Baujahr
1991
 OHV I 941
showroom
HSV-Sascha am 18.10.2016 06:53 Uhr
18.10.2016 06:53 Uhr
#

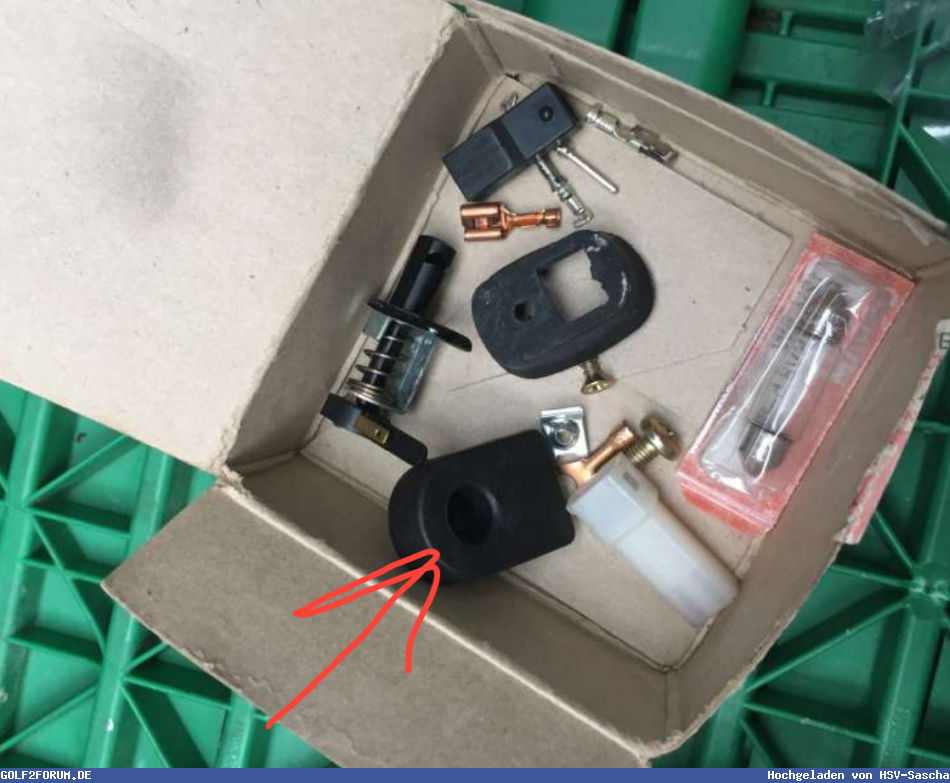

Das mit dem roten Pfeil markierte Teil wird an die Heckklappe angeschraubt und betätigt den Schalter. Die Lampe selbst wird auch am linken Lautsprecher Halter, von unten montiert. Wird glaube ich nur eingeclipst. Weitere Fotos schicke ich heute Abend mal.


Angehängte Grafiken:
Bild 40897_5805aabad57bc.png
Biscot, Mod
Name
Sebastian
Beiträge
2244
Registriert
08.04.2012
Auto
Golf 2 / 19E
Baujahr
05/1990
 W VS 27
showroom
Biscot, Mod am 18.10.2016 08:17 Uhr
18.10.2016 08:17 Uhr
#
Danke Sascha!
En Stecker habe ich in der Seitentasche gefunden.
Jetzt brauch ich nur noch die Verkabelung in Bildmaterial :-D
Erst vom Stecker zum Kontakt Schalter und danach zum Verbraucher oder wie schließe ich es genau an?

Beiträge
234
Registriert
18.06.2014
Auto
Golf 2
1.6 51KW 70PS
Baujahr
1991
 OHV I 941
showroom
HSV-Sascha am 18.10.2016 08:34 Uhr
18.10.2016 08:34 Uhr
#
Vom Stecker zum Schalter, von da aus zur Lampe und von der Lampe zum Stecker zurück. So funktioniert so eine Schaltung normalerweise. Ich schicke dann heute Abend Fotos...

Biscot, Mod
Name
Sebastian
Beiträge
2244
Registriert
08.04.2012
Auto
Golf 2 / 19E
Baujahr
05/1990
 W VS 27
showroom
Biscot, Mod am 18.10.2016 10:43 Uhr
18.10.2016 10:43 Uhr
#
Biscot, Mod
Name
Sebastian
Beiträge
2244
Registriert
08.04.2012
Auto
Golf 2 / 19E
Baujahr
05/1990
 W VS 27
showroom
Biscot, Mod am 18.10.2016 13:16 Uhr
18.10.2016 13:16 Uhr
#
kann zu, ich stand so weit neben mir und hab mit en Kopf geschüttelt.. grin
Easy und einfach nur blöd meine frage!
Ich mach euch en paar Bilder oder en Plan wie man da was nachrüsten kann wink

Beiträge
234
Registriert
18.06.2014
Auto
Golf 2
1.6 51KW 70PS
Baujahr
1991
 OHV I 941
showroom
HSV-Sascha am 18.10.2016 17:24 Uhr
18.10.2016 17:24 Uhr
#

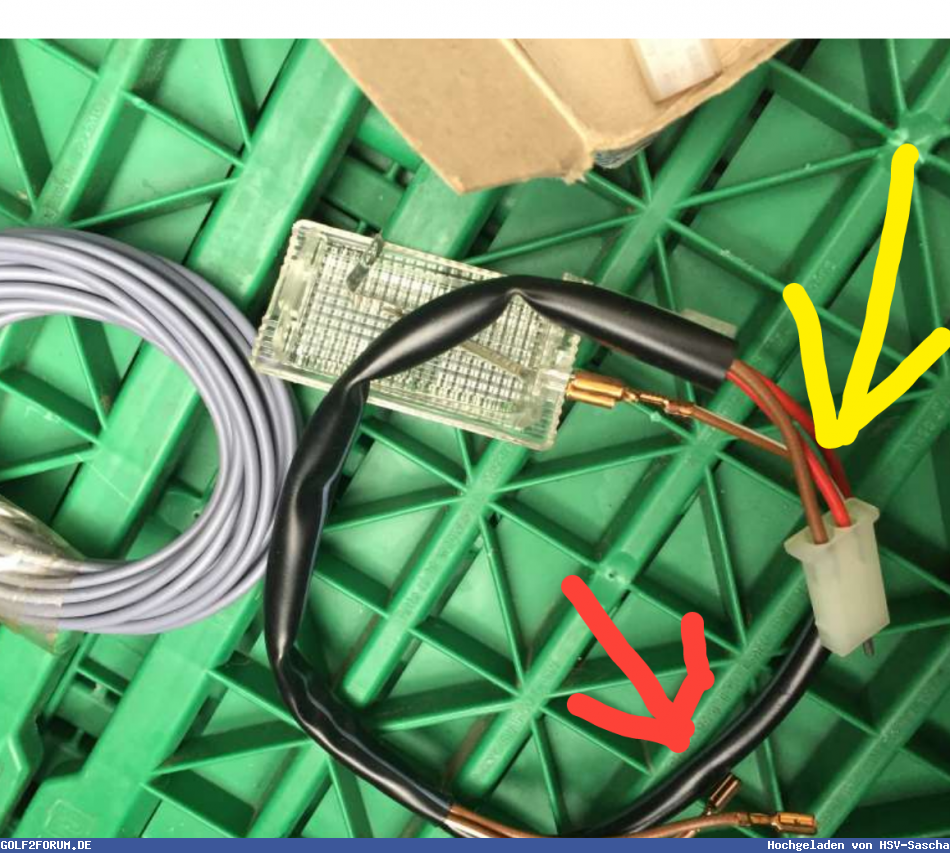

Der weiße Stecker (gelber Pfeil) wird mit dem Stecker, der am linken Rücklicht (Nähe Verbandskasten) gesteckt. Die beiden braunen Kabel ( roter Pfeil) kommen an den Schalter. Und dann sollte es funktionieren.


Angehängte Grafiken:
Bild 40909_58063ebe9ffa7.png
Beiträge
234
Registriert
18.06.2014
Auto
Golf 2
1.6 51KW 70PS
Baujahr
1991
 OHV I 941
showroom
HSV-Sascha am 18.10.2016 17:29 Uhr
18.10.2016 17:29 Uhr
#

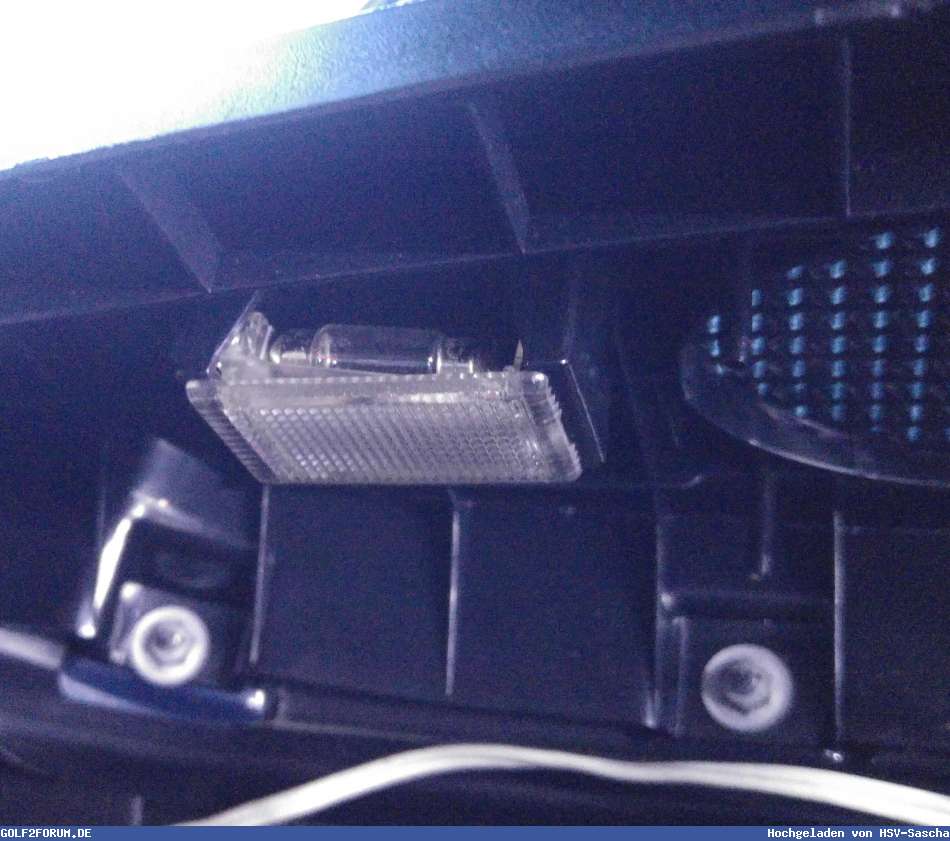

Foto 1: Lampe am Boxengitter

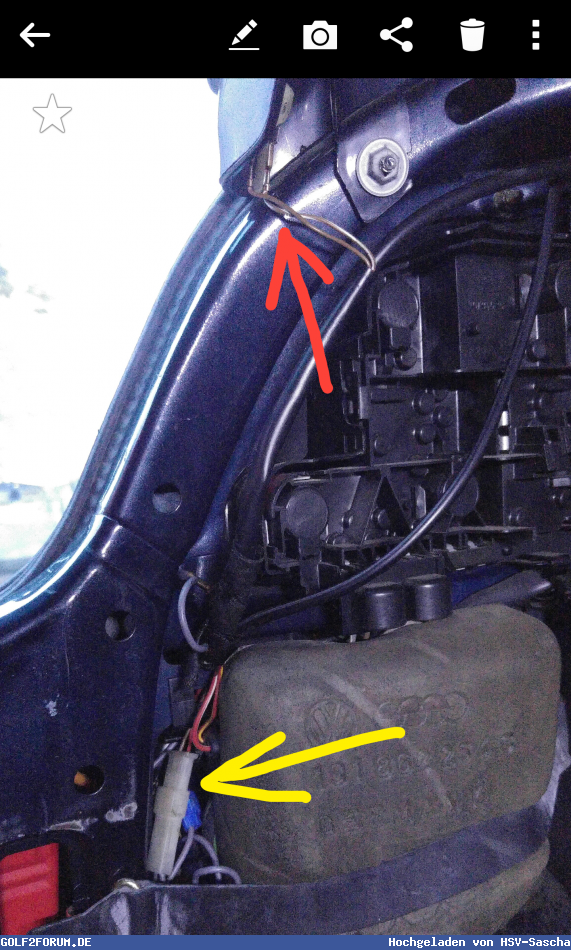

Foto 2: gelber Pfeil=Steckverbindung, wo du deinen Stecker reinsteckst, roter Pfeil= Schalter

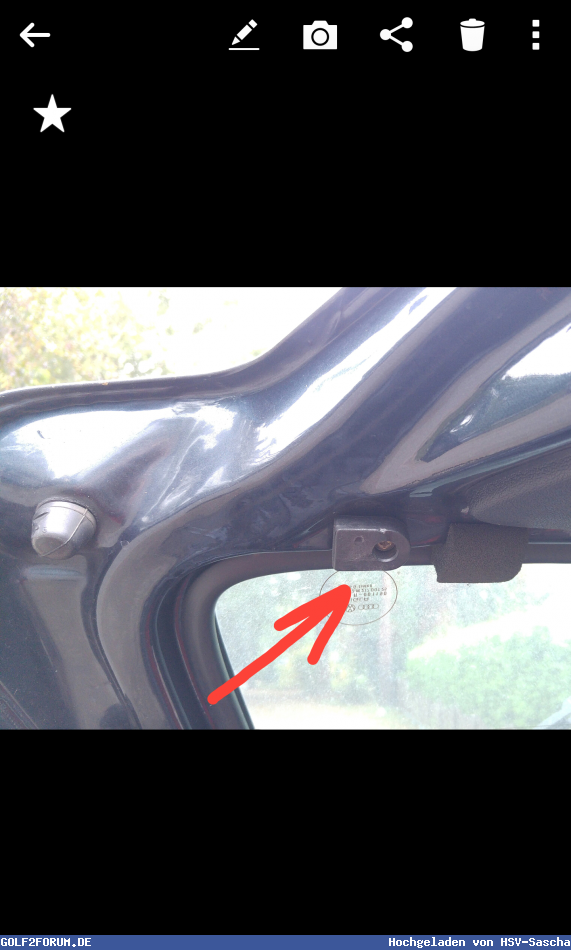

Foto 3: roter Pfeil=Plastikteil an der Heckklappe zum betätigen des Schalters


Angehängte Grafiken:
Bild 40910_580640bcd933c.jpg
Bild 40910_5806411fc6c9d.png
Bild 40910_580641a176295.png
